Для ворот откатного типа требуется прочное и ровное основание. Оно принимает нагрузку от створки и помогает сохранять правильное положение ворот во время движения. А ошибки при подготовке основания могут привести к перекосам и проблемам с открыванием створки. Поэтому важно заранее выбрать тип фундамента, рассчитать его размеры и предусмотреть проводку для автоматики.
Какой фундамент выбрать для откатных ворот
Тип основания зависит от грунта и условий на участке. Для откатных ворот применяют несколько вариантов.
Свайно-винтовой фундамент можно использовать на участках с высоким уровнем грунтовых вод, болотистым или неустойчивым грунтом. В землю устанавливают сваи диаметром около 10 см и длиной до 1,5 м. Такой фундамент можно подготовить за 1 сутки, однако потребуется мощный швеллер для объединения свай.
Каркасно-монолитный фундамент обладает прочностью, но для откатных ворот используется редко из-за трудоемкой подготовки и высокой стоимости.
Ленточный фундамент подходит для большинства участков, кроме территорий с торфянистым грунтом. Такой фундамент чаще используют при установке откатных ворот. Поэтому рассмотрим его подготовку более подробно.
Шаг 1. Определите размеры и уровень фундамента
Сначала определите высоту будущего основания относительно покрытия въезда. Ориентиром служит уровень асфальта, плитки или другого материала.
Между нижней частью полотна ворот и поверхностью проезда должно оставаться не менее 5 см.
После этого можно рассчитать размеры котлована.
Рассчитайте глубину
Фундамент рекомендуется заглублять минимум на 1,3 м. При этом нужно учитывать глубину промерзания грунта в вашем регионе. Для расчета придерживайтесь формулы: глубина промерзания грунта + 25 см.
Это снижает риск смещения основания при сезонном движении грунта.
Определите ширину и длину котлована
Рекомендуемая ширина котлована составляет 40-45 см. На дне делают песчано-гравийную подушку толщиной 30-40 см. Она защищает фундамент при проседании почвы.
Длину основания определяют с учетом размеров ворот. Например, для ворот шириной 4 м потребуется площадка под фундамент длиной около 2 м.
Шаг 2. Подготовьте котлован
Выкопайте котлован по рассчитанным размерам. На дне сформируйте песчано-гравийную подушку и подготовьте место для установки закладной.
На этом же этапе устанавливают опалубку.
Перед бетонированием еще раз проверьте:
глубину и размеры котлована;
уровень будущего основания;
положение закладной.
После заливки бетона исправить ошибки будет сложно.

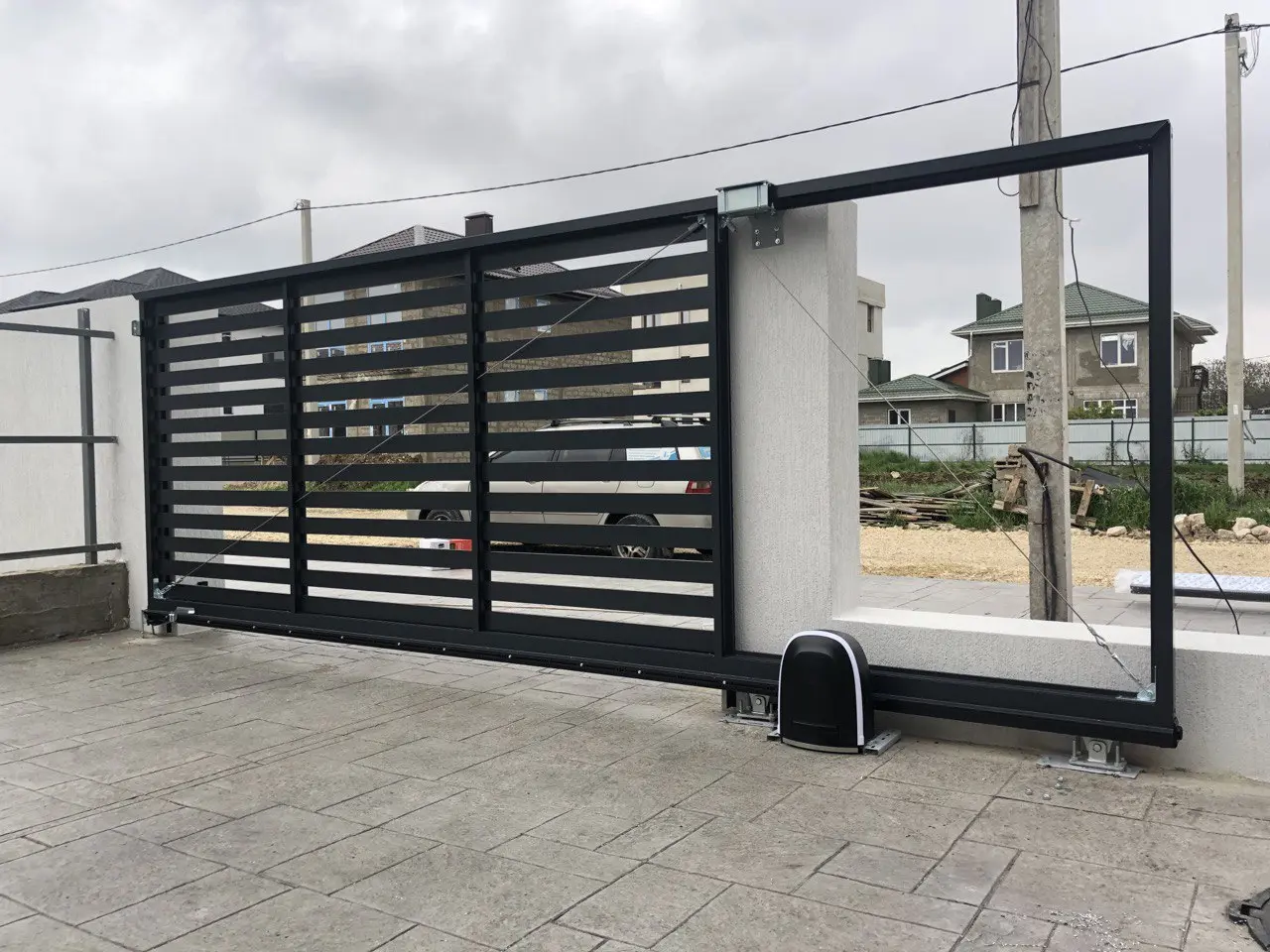

Шаг 3. Предусмотрите кабель для автоматики
Если ворота будут автоматическими, проводку лучше подготовить вместе с фундаментом. Тогда после установки не придется вскрывать готовое покрытие или искать другой способ подвести питание.
Сначала определите, где будут находиться электропривод и аксессуары: фотоэлементы, сигнальная лампа и др. Затем подготовьте кабель-каналы.
Для прокладки кабеля в грунте и фундаменте используется металлическая труба диаметром не менее 30 мм.
При монтаже учитывайте следующие требования:
труба должна находиться на глубине от 30 см;
сварные соединения не должны мешать протяжке проводов;
конец трубы должен выступать над землей не более чем на 5 см;
внутри можно заранее оставить стальную проволоку для последующей протяжки кабеля.
Даже если автоматику планируете установить позже, кабель-канал удобнее предусмотреть на этапе подготовки основания.
Шаг 4. Установите закладную
Закладная служит основанием для установки роликовых опор. От ее положения зависит дальнейший монтаж ворот.
Можно использовать самостоятельно изготовленный стальной швеллер или готовую опорную раму АЛЮТЕХ.
Если закладную изготавливаете самостоятельно, потребуется:
нарезать швеллер и металлический профиль для стоек;
соединить элементы сваркой;
выполнить обвязку арматурой;
проверить положение элементов с помощью уровня.
Перед бетонированием убедитесь, что закладная установлена ровно и находится на необходимой высоте.
Шаг 5. Залейте фундамент
Установите подготовленную закладную или опорную раму в котлован. Верхняя поверхность швеллера должна соответствовать уровню будущего покрытия въезда.
Проверьте положение длинным строительным уровнем. После этого можно приступать к бетонированию, подойдет бетон класса C16/20 (М250).
Во время заливки важно удалить воздух из бетонной смеси. Для этого используют погружной вибратор. Если специального оборудования нет, допускается уплотнение бетона подручными средствами.
Не начинайте монтаж ворот сразу после заливки. Бетону необходимо набрать прочность. Для этого потребуется не менее 4 недель.
Основные ошибки при подготовке фундамента
Неправильная подготовка основания в дальнейшем влияет на установку и использование ворот. Чтобы не переделывать фундамент, будьте внимательны к деталям до бетонирования.
Недостаточно заглубить фундамент
Если основание находится выше необходимой глубины, зимой движение грунта может привести к его смещению. Вместе с фундаментом изменится положение роликовых опор, что повлияет на движение створки.Неровно установить закладную
Перекос основания усложнит установку роликовых опор и регулировку ворот. Перед заливкой обязательно проверьте положение закладной строительным уровнем.Не предусмотреть швеллер
Бетонирование отдельных креплений вместо закладной повышает риск ошибки при выборе их положения.Использовать неподходящий бетон
Основание постоянно находится под нагрузкой ворот. Поэтому характеристики бетонной смеси должны соответствовать требованиям к фундаменту.Заливать фундамент с нарушением технологии
При заливке важно уплотнить бетон и удалить из него воздух. Полости внутри основания снижают его прочность.Забыть про кабель-каналы
Отсутствие подготовленных кабель-каналов усложнит прокладку питания к электроприводу для ворот.Оставить без внимания особенности грунта
Ленточное основание подходит не для каждого участка. При болотистом или неустойчивом грунте может потребоваться свайно-винтовой фундамент. Тип основания необходимо выбирать с учетом условий на участке.
Что проверить перед заливкой бетона
Перед началом работ убедитесь, что:
размеры котлована рассчитаны правильно;
учтена глубина промерзания грунта;
подготовлена песчано-гравийная подушка;
закладная стоит ровно;
предусмотрены кабель-каналы для автоматики;
верх закладной соответствует уровню будущего покрытия;
выбран подходящий для основания бетон.
После бетонирования изменить эти параметры не получится без проведения дополнительных работ.
